Omotenashi - JAXA Mond Sonde auf 70cm

  • 16.11.22, 08:46
  • Willi Kraml
  •   ÖVSV Dachverband

Das lange Warten hat ein Ende!

Heute um 06:48 UTC hob die Nasa-Schwerlastrakete SLS  mit der Artemis-1 Sonde in Richtung Mond ab. Bei der ersten Runde ist eine Sonde der JAXA (japanisches Pendant zur AMSAT) mit dabei. Die Besonderheit dieser Sonde mit dem Namen "Omotenashi" ist der Umstand, dass auf dem Weg zum Mond und beim Abstieg PSK31 Signale auf 70cm mit 1 Watt gesendet wird.
Das erlaubt damit auch den Empfang mit Stationen, die keine EME Fähigkeiten haben.

Die technischen Parameter der zwei Sender sind:

Orbit Modul                       437.31 MHz        PSK31 in PSK mit 1Watt
Lander am Mond               437.41 MHz        PSK31 in FM mit 1 Watt

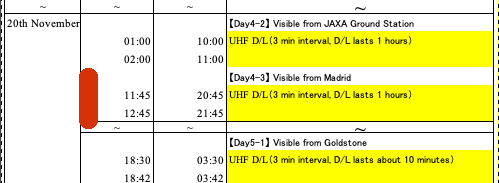

Da die Sonde nicht immer zu erreichen sein wird, ist der Zeitplan hier für uns maßgebend: https://twitter.com/OMOTENASHI_JAXA/status/1591989986752360448



omotenashi_schedule_small

Das bedeutet das für OE das Fenster am 20.11.2022 von 11:45 bis 12:45 UTC auf 437.31 MHz sichbar sein wird!

Auffinden des Satelliten sind über die passenden TLE's, oder wie bei Apollo 13 einfach auf den Mond auszurichten!

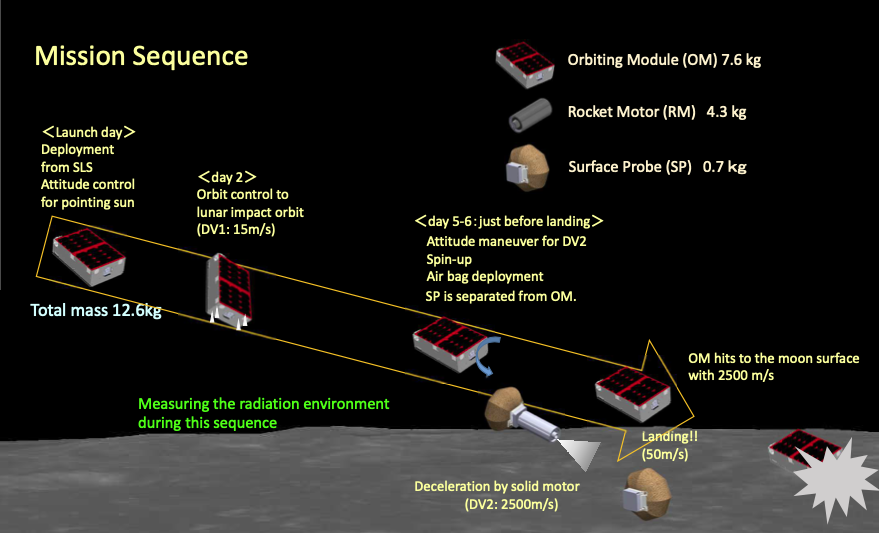

Details zur Anlage sind hier zu finden: https://www.isas.jaxa.jp/home/omotenashi/JHRCweb/jhrc.html . Als Missionsdauer sind maximal 5 Tage ausgelegt.

Sofern der Empfang gelingt wird gebeten folgende Daten zu senden:

  • Screenshot vom Empfang oder Signalaufzeichnung (ideal wäre iq Aufzeichnung)
  • Datum, Ort des Empfangs
  • Call und Stationsbeschreibung

Daten sollen an torri.wataru@jaxa.jp gehen.  Aus derzeitigen Stand werden Stationen von der FH Wiener Neustadt, TU Graz und der OE6V geben. Bei Fragen zum Ablauf bitte bei satellite@oevsv.at oder oe6rke Robert melden.

Wäre ein toller Gelegenheit für ein Kurzprojekt im ADL und eine Gelegenheit bei der einmaligen Gelegenheit mit dabei zu sein!





Bild groß

Weitere News und Tipps zum Satellitenfunk

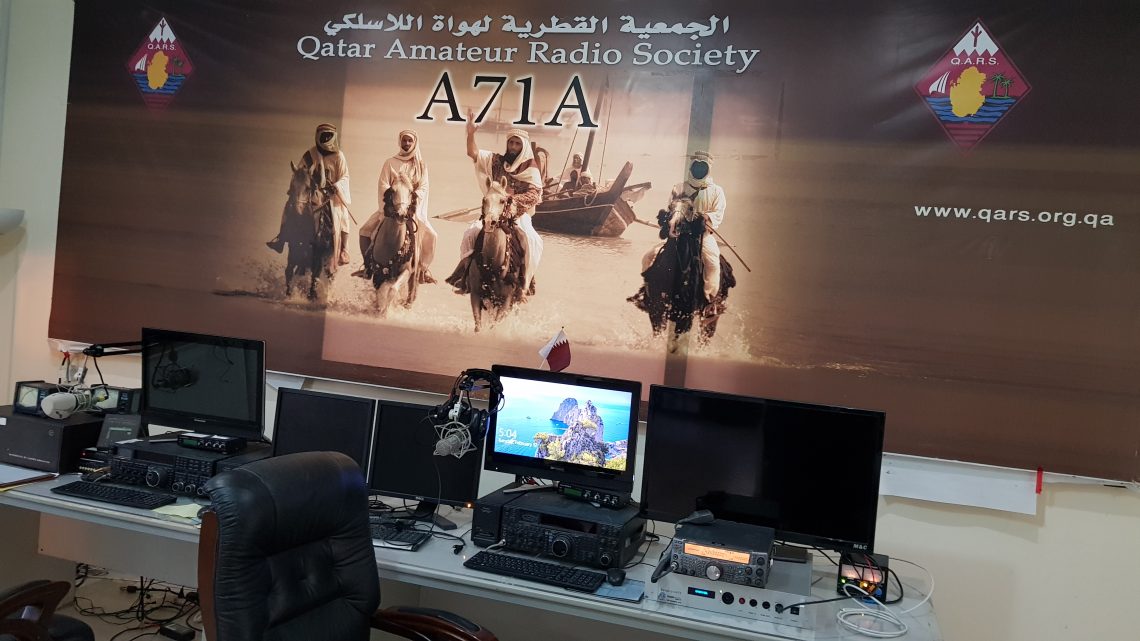

Es'Hail2 - QO100

Mit dem Start des Satelliten am 15.11.2018 mit dem Provider SpaceX wird der Traum von 24/7 Verbindungen Realität. Dieser Satellit erlaubt auf einer geostationären Position auf 26 Grad Ost Verbindungen von Südamerika, Europa bis nach Asien auf einem 250 kHz Schmallband Segment (für SSB, CW usw.) bzw 5 MHz breiten Breitband (für DATV, Datendienste) rund um die Uhr. Dies bietet mehr Möglichkeiten und hat einen Missionsdauer von mindestens 15 Jahren.

Seitens der Technik werden die Signale im 2.4 GHz Band über passende Umsetzung via 10 GHz zurückgesendet. Das bedeutet das für die aktive Nutzung entsprechendes frequenzstabiles Equipment mit ausreichender Leistung (Schmallband ca 10 W, Breitband > 100W) vorhanden sein muss. Der Empfang kann über angepasste LNBs oder über SDR gemacht werden.

Der Satellit, nun als Oscar 100 oder QO-100 firmiert, wird mit 14.2.2019 im Zuge der Inauguration für den allgemeinen Betrieb freigeben. Damit steht der Satellit der jeweiligen Betriebsarten zur Verfügung.

Wichtig ist es den Bandplan einzuhalten, welcher leicht über die Baken am Anfang und am Ende zu erkennen sind im NarrowBand Betrieb. Selbes mittels der Bake im Breitband Betrieb.

Betrieb

Die Einteilung der Frequenzen im NarrowBand sind hier zu finden: https://amsat-dl.org/p4-a-nb-transponder-bandplan-and-operating-guidelines

Uplink [MHz] Downlink [MHz] available Bandwith [kHz] Notes
  10489,550 – 10489,555 do not transmit Lower Beacon, 400 Bit/s BPSK or CW
2400,055 – 2400,100 10489,555 – 10489,600 45 CW Only
2400,100 – 2400,120 10489,600 – 10489,620 20 narrowband digimodes (500 Hz max. BW)
2400,120 – 2400,140 10489,620 – 10489,640 20 digimodes (2700 Hz max. BW)
2400,140 – 2400,190 10489,640 – 10489,690 50 mixed modes  (2700 Hz max. BW)
2400,190 – 2400,295 10489,690 – 10489,795 105 SSB only
  10489,795 – 10489,800 do not transmit Upper Beacon, 400 Bit/s BPSK or CW



Achtung: Kein F3E Mode erlaubt!, Eigenes Signal soll NICHT höher sein als jenes der Bake.



Die Einteilung der Frequenzen für den Breitband Betrieb ist hier zu finden:

https://amsat-dl.org/p4-a-wb-transponder-bandplan-and-operating-guidelines

Spannend dabei ist, das auch Schmalband ATV dort vorgesehen ist und einiges an Experimente erwarten lässt.



Empfang:

Für den Empfang wird auf die bekannten Artikel verwiesen, wobei auch es einige WebSDR gibt für den Empfang.

Exemplarisch ist zu nennen:

- Für Schmalband (CW, SSB, FT8 usw) [NB]

https://websdr.iks.tugraz.at/eshail/ (betrieben von der TU Graz, RCCW, ÖVSV LV Steiermark und ÖVSV am Standort Lustbühl Graz)

https://eshail.batc.org.uk/nb/ (betrieben von BATC/AMSAT-UK)

https://amsat-dl.org/p4-a-wb-transponder-bandplan-and-operating-guidelines

- Für Bildübertragung: [WB]

https://eshail.batc.org.uk/wb/

http://www.datv.be/chat/  (ein Quadrant hat den QO100)

* Eine Erweiterung der Liste ist mit Sicherheit zu erwarten.







Weitere Info Quellen:

Momentan ist einiges an Infos zum Thema zu finden. An Quellen ist zu empfehlen:

  1. QSP Artikeln dazu
  2. https://www.amsat-dl.org
  3. https://forum.amsat-dl.org

Speziell das Forum [Link 3] ist sehr aktiv und bietet viele Quellen der Inspiration wie auch die Setups der esten Stunde so wie auch meine: https://forum.amsat-dl.org/index.php?thread/121-signal-reports-requested/

Seitens des ÖVSV sind derzeit Erprobungen der Technik im Gange. Auch wird eine Bodenstation in Zusammarbeit mit der technischen Universität Graz aufgebaut, welche neben Empfangsmöglichkeiten auch den aktiven Betrieb erlauben wird. Eine Zugangsmöglichkeit wird geschaffen um die ersten Schritte in dies interessante Medium zu erleichtern.

In den ersten Stunden war sehr reger Betrieb und es konnten auch schon einige Stationen aus OE am Satelliten gehört und gearbeitet werden. Seitens der Technik ist der Satellit sehr empfindlich und der Betrieb mit einfachen Mitteln wie SDR und Verstärkern erreichbar. In der Kombination der dualen Antennen wir das Bild der Amateurfunkantennen für diesen Satelliten das Bild verändern und sich von der klassischen Hausanlage nur mehr wenig unterscheiden.

Über die Lebensdauer von 15 Jahren, wird dieser Satellit uns noch viel Spaß bereiten!


Weitere Satelliten

Betriebstechnik

Zum Satelliten Betrieb benötigt man in der einfachsten Form ein FM Handfunkgerät und die Info, wann welcher Satellit hörbar ist. In der komplexesten Form ist dies dann ein Array von Antennen, gepaart mit rauscharmen Verstärkern und guter Signalaufbreitung modernster Form. Durch die Eigenheit der Betriebsart Satellitenfunk, dass es noch keine fix positionierte Satelliten gibt, ist gute Information in der Betriebstechnik und die Kenntnis der Durchgangszeiten ein wichtiger Schlüssel zum Erfolg!

Als wichtigeste Info gelten dabei: Info über die Arbeitsfrequenz des Satelliten, Info über die Hörbarkeit und den Bahndaten, Info über den aktuellen Status des Satelliten



Auch die ISS ist öfters auf 145.800 MHz zu hören im Rahmen des ARISS Projektes wo Astonauten sich mit Schulen unterhalten. Auch sind gelegenlich QSOs in deren spärlichen Freizeit möglich.

Eine passive Art der Teilnahem ist auch das Konsumieren von Satelliten Signalen via dem Satnogs Projektes zu finden auf https://www.satnogs.org .


Über eine schnelle Registratur ist das Planen vom Empfangskampagnen und der Download der Nutzdaten möglich. Über einfache Anleitungen ist der Aufbau einen Systems sehr leicht möglich und bietet Spaß für mehr und wird auch seitens OE unterstützt.



Frequenz-Zuweisungen für Amateur Satelliten Funk

International:
http://www.iaru.org/amateur-radio-satellite-frequency-coordination.html

-> IARUSATSPEC_REV15.7.pdf(540 kB)  Seiten 19 - 25
   Annex III. Frequency bands allocated to the amateur-satellite service

National(OE):
https://www.ris.bka.gv.at/GeltendeFassung.wxe?Abfrage=Bundesnormen&Gesetzesnummer=10012930
siehe dort Anlage 2

Bahndaten der Satelliten

Der Ursprung fast aller Satelliten Bahn Daten ist:
http://www.space-track.org/
Registrierung erforderlich, Auswahl per Name oder NORAD Nummer.

Diese Daten werden von vielen anderen Web-Seiten übernommen und in Gruppen eingeteilt.  Für Amateurfunk-Satelliten zum Beispiel:
http://celestrak.com/NORAD/elements/amateur.txt
http://amsat.org/mailman/listinfo/keps
